I. Dây dẫn điện:
1. Phân loại:
- Dây dẫn trần
- Dây dẫn có lớp vỏ bọc cách điện.
- Dây dẫn lõi có 1 sợi
- Dây dẫn lõi có nhiều sợi
2. Cấu tạo dây dẫn điện được bọc cách điện:
- Lõi dây: thường làm bằng đồng hoặc nhôm, lõi có 1 sợi hoặc nhiều sợi xoắn (bện) lại với nhau.
- Vỏ cách điện: thường làm bằng cao su hay chất dẻo
tổng hợp (PVC, PE).
3. Sử dụng dây dẫn điện: (Trang 10/SGK)
- Ký hiệu dây dẫn bọc cách điện: M(n x F)
Giải thích ký hiệu dây sau:
M(2 x 2,4)

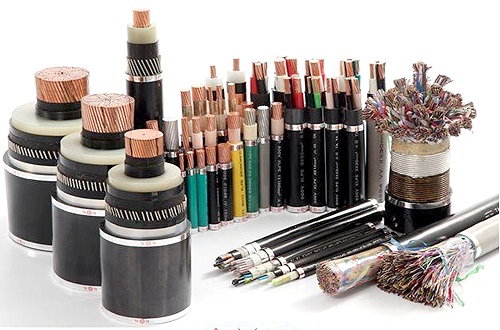

II. Dây cáp (cable) điện:
1. Cấu tạo chung:
- Lõi cáp thường làm bằng đồng hoặc nhôm.
- Vỏ cách điện: cao su hay PVC
- Vỏ bảo vệ: có thể là PVC, kim loại… phù hợp với các môi trường đặt cáp.
2. Sử dụng cáp điện:
- Cáp thường dùng để đi ngầm dưới dất hoặc (âm) trong tường.
- Tùy thuộc môi trường đặt cáp sẽ chọn loại cáp thích hợp.
III. Vật liệu cách điện:
Vật liệu cách điện giúp cho việc sử dụng điện an toàn và hiệu qủa hơn.
Các vật liệu cách điện thông thường là: sứ, cao su, chất dẻo tổng hợp.
Kiến thức liên quan:
R: điện trở
ρ: điện trở suất (đọc là “rô”).
l: chiều dài vật dẫn.
S: tiết diện vật dẫn.
Khối lượng riêng của: Đồng 8,9g/cm3
Nhôm 2,7g/cm3
Vàng 19,6/cm3
Nhiệt độ nóng chảy của: Đồng 1089oC
Chì 327oC
* So sánh dây dẫn điện thông thường với dây cáp?
